I piani schematici

I contenuti di questa pagina sono aggiornati al 15.09.2009.

Abbreviazioni degli aspetti dei segnali

Sigla	Significato
R	Rosso
G	Giallo (fisso)
V	Verde (fisso)
Gx	Giallo lampeggiante
Gx/Vx	Giallo-Verde lampeggiante contemporaneamente
Gx./Vx.	Giallo-Verde lampeggiante alternativamente
R/G	Rosso su giallo
R/Gx./Vx.	Rosso su Giallo-Verde lampeggiante alternativamente
Combinando le suddette indicazioni si ottengono tutti gli aspetti assumibili dai segnali. La sigla Gx./Vx. può essere trascritta anche ponendo i due "." uno sopra la prima "x" e l'altro sotto la seconda "x".

Simbolo	Significato
	Luce permanentemente rossa

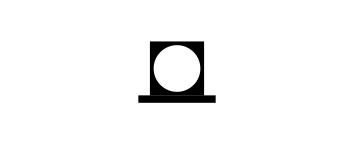

	Luce permanentemente gialla
	Luce permanentemente verde
	Luce normalmente gialla che può assumere la colorazione rossa
	Luce normalmente gialla che può assumere la colorazione verde
	Luce normalmente rossa che può assumere la colorazione gialla
	Luce normalmente rossa che può assumere la colorazione verde
	Luce normalmente verde che può assumere la colorazione rossa
	Luce normalmente verde che può assumere la colorazione gialla
	Luce normalmente rossa che può assumere la colorazione gialla o verde
	Luce normalmente gialla che può assumere la colorazione rossa o verde
	Luce normalmente verde che può assumere la colorazione gialla o rossa
	Luce normalmente gialla che può essere spenta
	Luce normalmente spenta che può assumere la colorazione gialla
	Luce normalmente verde che può essere spenta
	Luce normalmente spenta che può assumere la colorazione verde
	Luce normalmente gialla che può assumere la colorazione verde o essere spenta
	Luce normalmente spenta che può assumere la colorazione gialla o verde
	Luce normalmente verde che può assumere la colorazione gialla o essere spenta

Simbolo	Significato se posto SOPRA il segnale	Significato se posto SOTTO il segnale
	Il segnale può assumere l'aspetto giallo/giallo	Il segnale può assumere l'aspetto rosso/giallo/giallo
	- -	Il segnale può assumere l'aspetto rosso/verde
	Il segnale può assumere l'aspetto giallo (il simbolo si usa solo se il segnale può assumere anche l'aspetto giallo/giallo)	Il segnale può assumere l'aspetto rosso/giallo
	Il segnale può assumere l'aspetto giallo lampeggiante	Il segnale può assumere l'aspetto rosso/ giallo-lampeggiante
	Il segnale può assumere l'aspetto giallo-verde fisso	Il segnale può assumere l'aspetto rosso/giallo-verde fisso
	Il segnale può assumere l'aspetto giallo-verde lampeggiante contemporaneamente	Il segnale può assumere l'aspetto rosso/giallo-verde lampeggiante contemporaneamente
	Il segnale può assumere l'aspetto giallo-verde lampeggiante alternativamente	Il segnale può assumere l'aspetto rosso/giallo-verde lampeggiante alternativamente
I suddetti simboli vengono tratteggiati qualora indichino l'aspetto normalmente assunto dal segnale.

Esempio	Significato
	Segnale ad una luce normalmente a via impedita. Può assumere gli aspetti: R, G e V.
	Segnale ad due luci normalmente a via impedita. Può assumere gli aspetti: R, G, V, R/G e R/V.

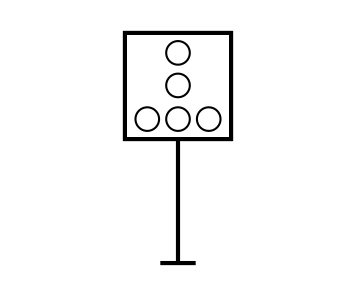

	Segnale luminoso ubicato a sinistra del binario rispetto alla marcia del treno a 3, 2 o 1 luce.
	Segnale luminoso ubicato a destra del binario rispetto alla marcia del treno a 3, 2 o 1 luce.
	Segnale a candeliere con due ali o luci di uguale altezza (da considerarsi tutte basse). Tutti i tracciati sono da considerarsi deviati. Solo con i segnali a candeliere si può aver la certezza dell'impegno di un tracciato corretto o deviato rispetto all'aspetto mostrato dai segnali.
	Segnale a candeliere con due luci ad altezza diversa. La luce sinistra indica il corretto tracciato (luce altra) mentre la destra il tracciato deviato a destra (luce basse). Solo con i segnali a candeliere si può aver la certezza dell'impegno di un tracciato corretto o deviato rispetto all'aspetto mostrato dai segnali.

Simbolo	Significato
	Segnale di avanzamento
	Segnale di avvio
	Segnale di avvio doppio (ripetuto anche nel lato posteriore del segnale)
	Freccia indicatrice per segnale posto a destra del binario
	Triangolo di velocità a 30 km/h
	Triangolo di velocità a 60 km/h
	Tabella di permissività non luminosa
	Indicatore luminoso (in luogo della lettera "x" vengono indicate le indicazioni date dalla tabella.

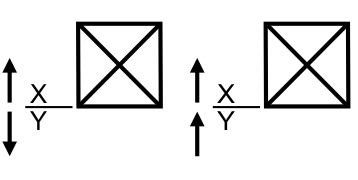

	Indicatore luminoso. La lettera "x" rappresenta le indicazioni date dall'indicatore nel senso di marcia del treno, la lettera "y" quelle in senso opposto. Le frecce indicano il senso di marcia per il quale sono valide le indicazioni.

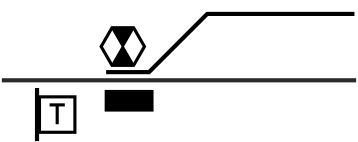

Vengono di solito utilizzate le seguenti indicazioni: I: indicatore numerico di direzione; P: permissività temporanea; T: Segnale di chiamata telefonica; C: Segnale di autorizzazione avanzamento mezzi d'opera; A: Segnale di via libera di blocco conta-assi o manuale per posti impresenziati; D: Segnale di impresenziamento per segnali di protezione di posti impresenziati.

Simbolo	Significato
	Binario in genere
	Binario di corsa o principale
	Binario tronco
	Fabbricato in genere
	Cabina di apparato centrale. La linea centrale indica l'orientamento dell'apparato rispetto ai binari ed il o i punti il numero degli operatori normalmente in servizio.
	Fabbricato viaggiatori
	Cabina di apparato centrale addossata al fabbricato viaggiatori.
	Piattaforma girevole
	Sagoma limite per la verifica del carico dei carri merci
	Pesa o stadera a ponte (viene indicata la portata max in tonn.)
	Cancello per chiusura raccordi
	Deviatoio "normalmente" disposto per il corretto tracciato
	Deviatoio "normalmente" disposto per il tracciato deviato
	Deviatoio "normalmente" disposto per il corretto tracciato ad armamento pesante
	Deviatoio "normalmente" disposto per il tracciato deviato ad armamento pesante
	Deviatoio inglese semplice ad armamento pesante normalmente disposto per il ramo b-d
	Deviatoio inglese doppio ad armamento pesante normalmente disposto per il ramo b-d
	Deviatoio percorribile sul ramo deviato alla velocità indicata (altrimenti la velocità di percorribilità è normalmente di 30 km/h)
	Comunicazione semplice percorribile sul ramo deviato alla velocità indicata (altrimenti la velocità di percorribilità è normalmente di 30 km/h)

Simbolo	Significato

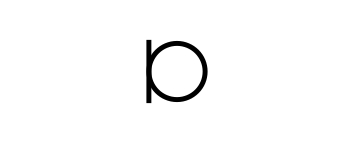

	Segnale basso girevole
	Segnale basso luminoso
	Dischetto INDICATIVO applicato a deviatoio inglese doppio
	Dischetto IMPERATIVO applicato a deviatoio inglese doppio
