Aspetto dei segnali accoppiati

I contenuti della pagina sono aggiornati al 07.04.2019.

Tipo di linea DISTANZE in metri (+)
Normali
(*)
Ridotte
(§)
a b c d
Rango A:
vel. max 110 km/h
Rango B e sup.:
vel. max 120 km/h
Pendenza maggiore o uguale
al 10 per mille in salita
800 700 600 - -
Pendenza minore del 10 per mille in salita, linee in orizzontale o in discesa 1000 900 800 600
Rango A:
vel. oltre 110 km/h
Rango B e sup.:
vel. oltre 120 km/h
Pendenza maggiore o uguale
al 10 per mille in salita
1000 900 800 600
Pendenza minore del 10 per mille in salita, linee in orizzontale o in discesa 1200 1000 800 600

(+): Sulle linee con Blocco Automatico a correnti codificate (BAcc) vanno evitate, normalmente, le distanze inferiori a 900 m.
(*): Tali distanze vanno aumentate di 150 m per le linee con Blocco Automatico a correnti codificate (BAcc).
(§):Tali distanze vanno aumentate di 100 m per le linee con Blocco Automatico a correnti codificate (BAcc).



Convenzioni utilizzate

Aspetto Significato
Qualunque aspetto di via libera nonché via impedita
(x) Qualunque aspetto di via libera escluso via impedita
Qualunque aspetto di via libera senza limitazione di velocitĂ
Qualunque aspetto di via libera con limitazione di velocitĂ
Via libera con limitazione di velocitĂ  a 100 km/h
Via libera con limitazione di velocitĂ  a 60 km/h
Via libera con limitazione di velocitĂ  a 30 km/h





Esempi di segnalamento accoppiato

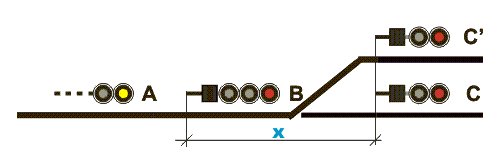

Distanza "x" fra il segnale "B" di 1ÂȘ ctg. con avviso accoppiato ed il segnale "C" di 1ÂȘ categoria. VelocitĂ  a cui deve essere percorsa la tratta B-C/C'
Aspetto del segnale "A"
di avviso isolato
Velocità di percorribilità del tratto fra i segnali «B» e «C/C'» rispetto posizione dei deviatoi Indicazioni o aspetto del segnale «C/C'»
di 1ÂȘ ctg.
x >= a V. max V. max (x)
V. max
(*) V. max
100 100 km/h
60 100 km/h
60 60 km/h
30 30 km/h

(*): L'aspetto "giallo lampeggiante" si applica sulle linee a semplice binario e sulle linee a doppio binario senza ripetizione segnali continua in macchina (RSC) ed in tutti i posti di passaggio dal doppio al semplice binario.

Vai ad inizio pagina



Distanza "x" fra il segnale "B" di 1ÂȘ ctg. con avviso accoppiato ed il segnale "C" di 1ÂȘ categoria. VelocitĂ  a cui deve essere percorsa la tratta B-C/C'
Aspetto del segnale "A"
di avviso isolato
Velocità di percorribilità del tratto fra i segnali «B» e «C/C'» rispetto posizione dei deviatoi Indicazioni o aspetto del segnale «C/C'»
di 1ÂȘ ctg.
a > x >= b V.max. V. max
V.max. V. max
100 100 km/h
60 100 km/h
60 60 km/h
30 30 km/h

Vai ad inizio pagina



Distanza "x" fra il segnale "B" di 1ÂȘ ctg. con avviso accoppiato ed il segnale "C" di 1ÂȘ categoria. VelocitĂ  a cui deve essere percorsa la tratta B-C/C'
Aspetto del segnale "A"
di avviso isolato
VelocitĂ  di percorribilitĂ  del tratto fra i segnali «B» e «C/C'» rispetto posizione dei deviatoi Indicazioni o aspetto del segnale "C" di 1ÂȘ ctg.
b > x >= c V.max. V. max
V.max. V. max
100 100 km/h
60 100 km/h

60 60 km/h
30 30 km/h

Vai ad inizio pagina



Distanza "x" fra il segnale "B" di 1ÂȘ ctg. con avviso accoppiato ed il segnale "C" di 1ÂȘ categoria. VelocitĂ  a cui deve essere percorsa la tratta B-C/C'
Aspetto del segnale "A"
di avviso isolato
Velocità di percorribilità del tratto fra i segnali «B» e «C/C'» rispetto posizione dei deviatoi Indicazioni o aspetto del segnale «C/C'»
di 1ÂȘ ctg.
c > x >= d (*)

(§)
V.max. V. max.
V.max. V. max.
100 100 km/h
60 100 km/h
30 100 km/h
60 60 km/h

30 60 km/h
30 30 km/h

(*) Questa tabella Ăš valida per tutte le linee escluso quelle con pendenza in salita maggiore o uguale al 10 per mille e con velocitĂ  massima ammessa di 110 km/h per il rango A e 120 km/h per il rango B e superiori (per tali linee vedasi la tabella successiva).

(§) Sulle linee con Blocco Automatico a correnti codificate (BAcc) sono da evitare le distante inferiori a 900 metri.

Vai ad inizio pagina





Distanza "x" fra il segnale "B" di 1^ ctg. con avviso accoppiato ed il segnale "C" di 1ÂȘ categoria. VelocitĂ  a cui deve essere percorsa la tratta B-C/C'
(*)
Aspetto del segnale "A"
di avviso isolato
Velocità di percorribilità del tratto fra i segnali «B» e «C/C'» rispetto posizione dei deviatoi Indicazioni o aspetto del segnale «C/C'»
di 1ÂȘ ctg.
x < 600 m   (§) V.max. V. max.
V.rid. V. max.
30 !!!!!!!!! V. max.
100 100 km/h
60 100 km/h
30 100 km/h
30 !!!!!!!!! 100 km/h
60 60 km/h

30 60 km/h
30 !!!!!!!!! 60 km/h
30 30 km/h
30 !!!!!!!!! 30 km/h

(*): L'indicazione "30!!!!!!!!!!!!" indica una velocitĂ  massima di 30 km/h nella tratta con particolare precauzione per la presenza di un segnale a via impedita a distanza "anormalmente ridotta".

(§) Sulle linee con Blocco Automatico a correnti codificate (BAcc) tale distanza Ú di 700 m. Sono comunque da evitare le distante inferiori a 900 metri.
